مواصفات أعمال الكـهربـاء

يتم إنجاز جميع التمديدات حسب نصوص القوانين والأنظمة الأخيرة الصادرة من (كهرماء – كيوتل – الدفاع المدني) والمذكورة في المخططات المعتمدة ولا يسمح بتوريد وتركيب مواد بديلة أو غير مطابقة للمخططات ما لم يتم اعتمادها بواسطة المهندس المشرف ، وفي حالة طلب تعديلات بأعمال الكهرباء من قبل مهندس كهرماء يقوم المقاول بتنفيذ الأعمال المطلوبة.

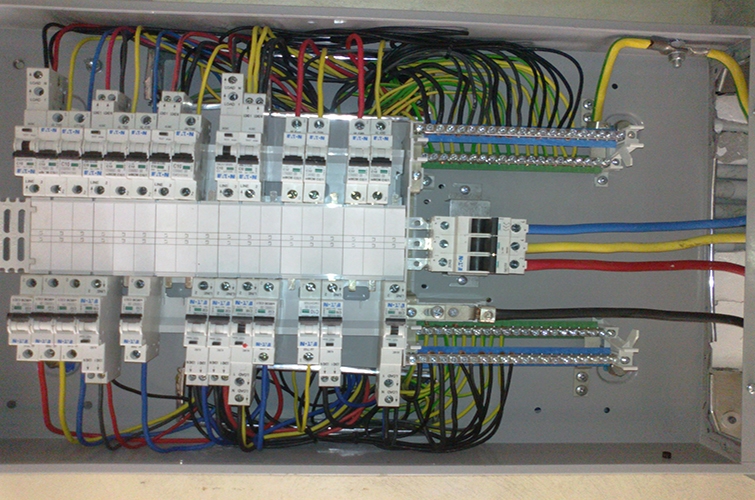

أولا: اللوحات الكهربائية ( الرئيسية والفرعية): -

·    اللوحات الكهربائية الرئيسية و الفرعيه DB صناعة إنجليزية الأصل من ماركة (Bill)أو(MEM) ويشمل ذلك جميع المتعلقات من :-

(ELCB, MCCB ,MCB ,ISOLATOR ,CONTROL UNITS ,INSTRUMENTS …etc.)

·    اللوحات الفرعية من النوع (Non – Split) من نوعية إنجليزي أصلي (Bill)أو(MEM) أو ما يماثله.

·    يتم عمل خزانه للوحات التوزيع في حالة عدم وجود غرفة للكهرباء مع مراعاة التهوية المناسبة.(يجهز بواسطة مقاول النجارة)





ثانيا: خدمات الكهرباء: -

·    دولاب خدمة الكهرباء Electrical Service Capenet والموجود على السور الخارجي للمبنى الذي يركب فيه الكاتوت (CUT OUT) والعداد حسب الرسومات ومواصفات دائرة الكهرباء وعلى حسابه الخاص. (يجهز بواسطة مقاول العظم)

·    في حالة المسافات الطويله و وجود زوايه حادة يوضع منهول خدمات كهرباء لتسهيل التسليك فيما بعد و يعتمد من قبل الإستشاري المشرف (يجهز بواسطة مقاول العظم)

·    يتم عمل دكت 40 سم عرض × 60 سم عمق ، وبايبات بلاستيك مقاس 150 مم داخل الترنش وحتي السور الخارجي للمبنى حتى يتسنى لدائرة الكهرباء توصيل الكابل الرئيسي من المحول إلى لوحة التوزيع الرئيسية للمبنى.

·

·       في حالة غرفة الكهرباء يجب إن تكون بالمواصفات التالية:

1-   سقف مبني من الخرسانه (يجهز بواسطة مقاول البناء)

2-   سقف معزول عزل مائي وتوصيل انبوب صرف مطر (يجهز بواسطة مقاول العازل)

3-    باب ألومنيوم لوفر  (يجهز بواسطة مقاول الألومنيوم)





ثالثا: التــمـديــدات و البوكسات (كهرباء) - (شبكة هاتف و تلفزيون): -



1- تمديدات البايبات البلاستيكية (أنابيب) و البوكسات الكهرباء:

·    يلتزم المقاول بعدد البوكسات و تجهيزها كما هو موضح بالمخطط  و يتم وضع بوكسات من النوعيه الحديديه عالية الجوده و يجهز قبل البلاستر. (يجهز بواسطة مقاول العظم).



·    يكون مقاول البناء مسؤول عن تجهيز أماكن البوكسات و موصلة بالبايبات بالطريقه الصحيح و التجهيز يكون على أصول الصنعه



·    جميع البايبات (PVC Heavy Duty) من صناعة خليجية أو مايعادله من النوع السميك(يجهز بواسطة مقاول اعظم)

·    يتم فرش بايبات 25ملم بين الـ DB و السوكتات الأرضيه على ان تكون البايبات بمواصفات إنجليزي صناعه إماراتيه او مايعادلها.





2- تمديدات البايبات البلاستيكية (أنابيب) و البوكسات شبكة هاتف- و تلفزيون:

·    على مقاول العظم توريد وتركيب جميع نقاط التليفونات حسب ما هو موضح بالرسومات مع توريد وتركيب البوكسات الخاصة بها من نفس نوع البوكسات الكهربائية من النوعيه الحديديه عالية الجوده لمخارج الهاتف و الدش بمواصفات إنجليزيه و يجهز قبل البلاستر. (يجهز بواسطة مقاول العظم).

·    يكون مقاول العظم مسؤول عن تجهيز أماكن البوكسات و موصلة بالبايبات بالطريقه الصحيح و التجهيز يكون على النحو التالي:

·    يتم توريد وتركيب صناديق التوزيع (JUNCTION BOX) في الأماكن وبالمقاسات والأبعاد الموضحة بالرسومات.

·       يتم استعمال مواسير من (PVC) لا تقل أقطارها عن 25مم.

·    يتم فرش بايبات 25ملم بين الـ DB و السوكتات الأرضيه على ان تكون البايبات بمواصفات إنجليزي صناعه إماراتيه او مايعادلها.

·       توصيل الهاتف الخارجي ببايب بقطر 3 أنش بين الملاحق و بايب بين البوكس الرئيسي في الدور الأرضي حتى السور الخارج بعمق 1متر . (يجهز بواسطة مقاول العظم)

·    يتم عمل كافة التوصيلات وتركيب حبل داخل المواسير البلاستيك المذكورة أعلاه والمطابقة للتعليمات الصادرة من شركة إتصالات قطر (كيوتل).

·    تتم جميع الأعمال حسب مواصفات ولوائح دائرة التليفونات Q.TEL وحسب الموضح بالرسومات المعتمدة من قبلهم وتحت اشراف الإستشاري.









رابعا: التــوصيلات الكهربائيه و المفاتيح و السوكتات-

·       جميع الأسلاك و الكيابل الرئيسية بمواصفات إنجليزية صناعة خليجية

·       توزيع الأحمال الكهربائية يكون بالتوازن في لوحة التوزيع وحسب (Color Code)  .

·    جميع الكابلات والأسلاك المستخدمة بمواصفات انجليزيه صناعة خليجية أو مايعادله على حسب الخرائط.

·    في حال المكيفات (2طن) يجب تركيب (Flex outlet) بجوار جهاز التكييف ثم التوصيل على مفتاح (D.P) (45 أمبير) مع لمبة بيان .

·    في حال المكيفات المجزأه  ) (Split Unit تستخدم الأسلاك أو الكوابل المناسبة   للحمل(ابتداء من 6ملم2) وبالتنسيق مع مهندس الكهرباء, و يجب استعمال  (W.P Metal Isolator) للوحدة الخارجية 32 Amp) إلى(63 Amp   حسب الحمل.

·    يتم مد أسلاك توصيل الوحدة الداخلية مع الخارجية داخل أنابيب مرنة مسلكه مع أنابيب التكييف (مقاول التكييف)

·    جميع الأجهزة مثل مضخة المياه والسخان والسوكتات والإنارة الخارجية ومبرد المياه يجب توصيل كل منها على قاطع (ELCB) منفصل حسب الحمل وحسب آخر مواصفات لمؤسسة كهرماء .

·    يتم تركيب عوامات كهربائية غاطسة بحيث تكون عوامة (Low Level) للخزان الأرضي وعوامة (High Level) للخزان العلوي .

·    يجب أن يكون مفتاح الوصل والفصل الخارجي (Push button switch) من النوع المقاوم للعوامل الجوية (W.P).

·    توريد وتركيب جميع مفاتيح الإضاءة والسوكتات الداخلية الموضحة على الرسومات من نوعية(MK) صناعة انجليزية أو مايعادلها حسب.

·    على المقاول توريد وتركيب جميع مفاتيح الإضاءة والسوكتات الخارجية من النوع المعزول والمقاول للعوامل الجوية حتى درجة (54 IP) ماركة (MD SEAL) او ما يعادله أن تكون مزودة بمفاتيح حماية ضد التسرب الأرضي لا تزيد عن 30 ملي أمبير.

·    جميع الإكسسوارات شاملة مخارج الهواتف نوعية (MK) صناعة انجليزية أو مايعادلها حسب الخرائط.



خامسا: توصيلات و حدات الإنارة الداخلية و الخارجية و الشفاطات:-

·       يتم توصيل البيت بالكامل بهولدرات إناره فقط.

·    في حالة وحدات الإنارة نوعية فلورسنت تكون من صناعة سعودية أو مايعادله مع عاكس المنيوم(Aluminum Reflected Louvre) ، وتحتوي على ملفات خانقه (Ballast)، ومكثفات (Capacitors) معدنية ، ومشعلات (Starters) نوعية المانية أو هولندية ماركة فيلبس .

·    في حالة الإنارة المعروضة للرطوبة ( إنارة : خارجية ، الحمامات ، المطابخ ) وحدات الفلورسنت تكون من صناعة أوربية او مايعادلها مع غطاء من مادة البولي كربونيت أو مايعادلها وتكون جميع الوحدات المستعملة مقاومه للعوامل الجوية (W.P) .

·    مراوح الشفط : نوعية معدنية للمطبخ وبلاستيكية للحمامات ذات نوعية (National) أو(KDK) أو مايعادله وأن لا يقل قطرها عن 10" بالحمامات و 14" للمطابخ,

·    في حالة مراوح الشفط الداخليه يتم تركيبها كوحده كاملة بين الوحدة الداخلية و الخارجية و الوصلة من نوعية Philips او ما يعادله.

·    الجرس الكهربائي يجب أن يكون ذا قدرة منخفضة يحتوي على (Transformer) من صناعة المانية أو مايعادله .

·       في حالة عمل ديكور سقف جبسي يتم توصيل الإنارات بأسلاك ثيرمو 2.5ملم.

·    مقاول الكهرباء عليه تركيب الفيتنج الكهربائية الخاصة بالمبنى من السوكتات والسويتشات والأسلاك وفيتنج المطبخ والأسوار والإضاءة (هولدرات فقط) حسب المبينة بالرسومات ، أما بالنسبة للثريات و لمبات السبوت لايت و أي أعمال إضافيه يتم الإتفاق عليه على حسب الأعداد المطلوبه و تكون على حساب المالك.



سادسا: مواصفات أخرى:-

يجب أتباع المواصفات الآتية عند التنفيذ:-

·    تستعمل البايبات البلاستيك المعتمدة حسب النوعية المذكورة بالمواصفات الخاصة ومن الأنواع السميكة ،

·    يجب أن تكون جميع أسلاك الكهرباء الوايرات حسب النوعية المذكورة بالمواصفات الخاصة ومن أجود أنواع النحاس.

·    جميع مواسير أسلاك الكهرباء ومفاتيح الكهرباء والسوكتات ولوحات التوزيع وما يماثلها يجب أن تركب في الحوائط قبل عمل البلاستر.

·       قبل استلام الأعمال الكهربائية يجب أن تختبر في حضور المالك إن رغب و تسلم لكهرماء.

·    تكون لكل دائرة محمية قطاع تيار (سيركت بريكر) أو أتوماتيكي بلوحة التوزيع مثل (السخان – تكييف الهواء .. الخ) وتكون لها ماسورتها المنفصلة ولا يجوز تمرير الأسلاك لدائرة أو أكثر بنفس الماسورة.

·       يجب أن تكون اللوحات المعدنية حسب النوعية المذكورة بالمواصفات ،

·    جميع السويتشات قياس (15 أمبير) ما لم يذكر خلاف ذلك في الرسومات وتركيب على إرتفاع (125 سم) من سطح الأرض أو على الإرتفاع الذي يحدده المهندس المشرف حسب رغبة المالك.

·    تركيب سويتشات مضخات الخاصة برفع المياه بالأماكن التي يحددها المهندس الإستشاري أو المالك ويتم تركيب قاطع (ISOLATOR) معدني نوع AC – 23 وعمل غطاء ألومنيوم في مكان وجود موتور المياه وحسب الرسومات والمواصفات(يجهز بواسطة مقاول الألومنيوم).

·    يجب عمل فريمات خشب من البلايوود المارين الأسود سمك 18 مم لفتحات أجهزة التكييف ومراوح الشفط على أن تكون كاملة البراويز اللازمة وتغطى بغطاء من خشب البليويد سمك 6مم. (يجهز بواسطة مقاول العظم)

·    على المقاول توصيل البناية بالكهرباء العامة وترتيب العمل بينه وبين دائرة الكهرباء وتسليم الكارت الأبيض إلى المالك لمتابعة توصيل الكابل الرئيسي وتركيب العداد على أن يتم دفع رسوم التوصيل والعداد عن طريق المالك.

·    بعد توصيل الكهرباء بالمبنى يجب على المقاول العمومي إضاءة المبنى يومين كاملين للتأكد من صحة جميع التوصيلات وقد يطلب من المقاول الحضور في الليل ليتأكد من صلاحية الإضاءة وتصليح ما يلزم منها.

·    على المقاول توصيل البناية بالكهرباء العامة وترتيب العمل بينه وبين دائرة الكهرباء وتسليم الكارت الأبيض إلى المالك لمتابعة توصيل الكابل الرئيسي وتركيب العداد على أن يتم دفع رسوم التوصيل والعداد عن طريق المالك.
